1. Опростена работа, автоматично измерване на дължината, автоматично огъване и бързо прототипиране.
2. Лесно е да се регулира разстоянието между дължината на обработка и ъгъла.
3. Компютърно програмиране, може да съхранява стотици графики.
4. Двойно интелигентно подвижно прегъване може да направи 12 движения на главата.
5. Ефективността на производството е висока. Средният дневен капацитет за преработка е 5500/1 души, които могат да заменят 22 работници, което е повече от 10 пъти повече от производството на традиционно обработващо оборудване.
6. Инвестицията в оборудването е малка, грешката при обработката на крайния продукт е малка и разходите за труд са намалени.
7. Оборудването е оборудвано с въздушна помпа за подаване на газовия източник.
Блоковата схема на технологичния поток на центъра за огъване на интелигентната стоманена пръчка:
Механизъм за затваряне на лентата за барабанни ленти, механизъм за автоматично захващане на стоманени пръти, автоматична машина за огъване (вдясно), ръчно събиране на готови продукти
Принцип на работа:
Лявата и дясната две машини за автоматично огъване на стоманени пръти се задвижват от съответните спирачни двигатели и вериги с променлива честота в двупосочния тягов механизъм и съответно се присвояват на техните нулеви позиции. Когато стоманеният прът трябва да се огъне, стоманената пръчка се транспортира до куката за спускане от буферния механизъм за прехвърляне на веригата, а стоманената пръчка се поема ръчно в слота за позициониране на двете автоматични машини за огъване. Стоманената шина се затяга от затягащото устройство и системата за управление ще стартира системата за управление, така че спирачката за преобразуване на честотата на двупосочния тягов механизъм задвижва двете стоманени пръти за автоматично огъване. Машината за огъване се премества автоматично в огъната част на стоманената шина; Огънатата ос на лявата и дясната автоматична машина за огъване може да бъде огъната съгласно инструкцията за завършване на огъването. След завършване на огъването на стоманената греда, двупосочният тягов механизъм задвижва автоматичната машина за огъване на две стоманени пръти, за да се премести автоматично до положението на огъната форма на стоманената греда. Затягащото приспособление затяга стоманената шина и повтаря огъващото действие към стоманената шина до пълното огъване на стоманената шина, затягащият механизъм разхлабва стоманената шина и се прави ръководство. Готовият стоманен прът се изважда.
След завършване на процеса на огъване на стоманената лента, повторете горните действия.
Модел | GW-32 | ||
Капацитет на огъване | Диаметър на ребрата | Огъване на ъгъла | |
6-28mm | + 180 ° | ||
-120 ° | |||
32мм | + 90 ° | ||
-90 ° | |||
Скорост на движение на главата (m / s) | 0.6 | ||
Точност на ъгъла (°) | ± 0.5 | ||
Скорост на огъване (° / s) | 60 | ||
Точност на дължината (mm / m) | ± 1 | ||
Минимална дължина на ребрата (мм) | 470 | ||
Минимална дължина на страничната лента (мм) | 90 | ||
Мощност (kw) | 15 | ||
Размери (L * W * Н) | 12м * 2.1m * 1,6 м | ||
Тегло (T) | 5 | ||
Капацитет | Диаметър (mm) | 10 12 14 16 20 22 25 28 32 | |
Парчета | 6 5 4 4 3 2 2 1 1 |

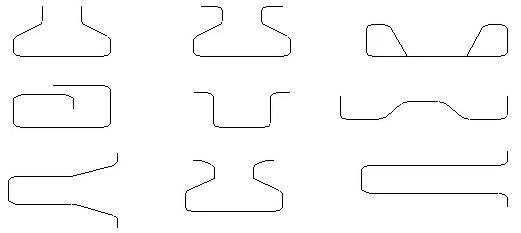

Един пример за огъване
Илюстрация на огъване назад
Бързи подробности
Състояние: Нов
Място на произход: Шандонг, Китай (континента)
Име на марката: JIAXIN
Номер на модела: GW-32
Тип машина: огъваща машина
Суровина: стоманена бара
Материал / метален обработен: въглеродна стомана
Мощност: Cnc, 15KW
Автоматизация: Автоматично
Допълнителни услуги: огъване
Сертификация: ISO 9001: 2000, ISO9001: 2008

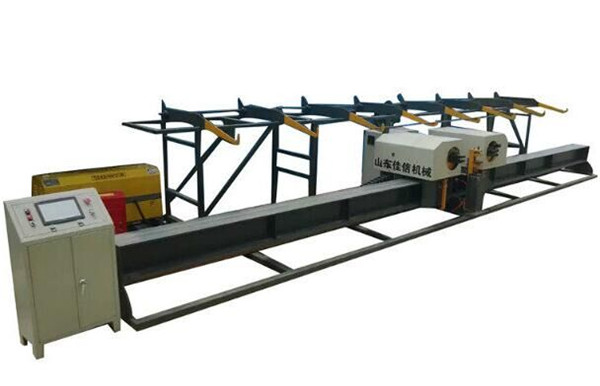

Наименование на продукта: GW32 CNC стомана бара огъване машина център
Тип: огъване на въжета
Цвят: синьо и жълто
Тегло: 5000кг
Скорост на огъване: 0,6 м / сек
Точност на огъване: ± 0.5 °
Размери: 12 000 * 2100 * 1600 mm
Прецизна дължина на огъване: ± 1 мм
Сервиз за следпродажбени услуги: Инженери на разположение за сервиз
